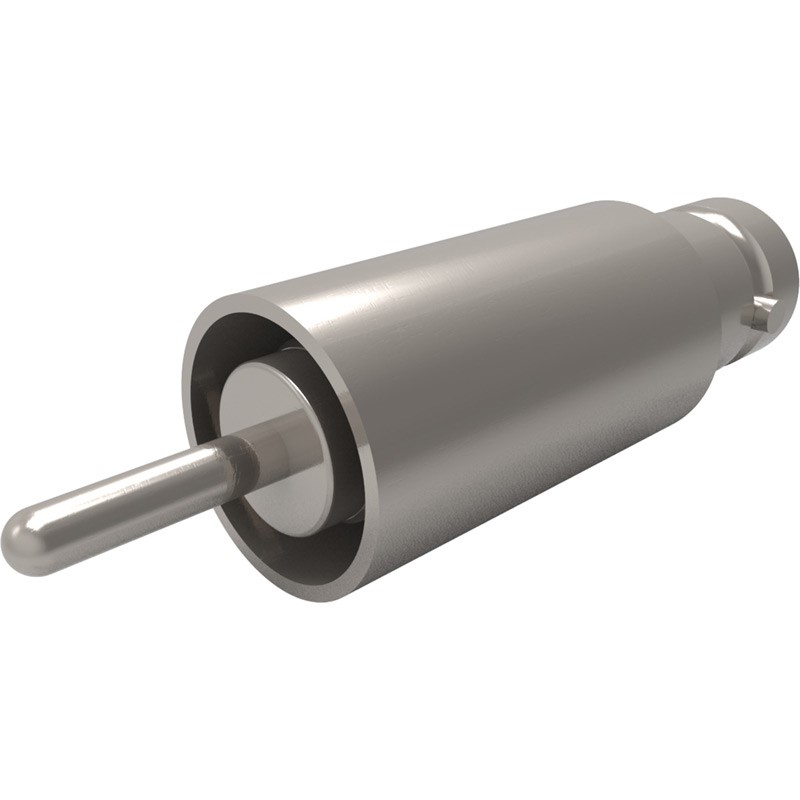

这些仪表馈通件在空气侧有BNC同轴连接器。连接器-插头对的阻抗提供匹配和非恒定的版本。空气侧电缆插头包含在馈通中,但真空侧连接器不包含。这些馈通件被设计成焊接到法兰上合适的通孔中。
规格表
电缆 RG-58/U,400/U,142/U,141/U
真空应用 特高压
最高温度。爬坡率 25摄氏度/分钟
电缆连接器温度范围 -65摄氏度至165摄氏度
浮盾麦克斯。电压
(地面) 2500V直流电
浮盾麦克斯。电压
(销) 500V直流电
禁足护盾麦克斯。电压 500V直流电
规定的电气和热额定值是由包括材料性能、机械设计和预期工作环境在内的各种因素确定的安全工作极限。所有电气额定值均基于一侧在干燥气氛中,另一侧在小于1×10 -4 托尔所有VacuCAD文件以及我们订购表中显示或列出的任何尺寸均不包括制造公差,仅供参考。
